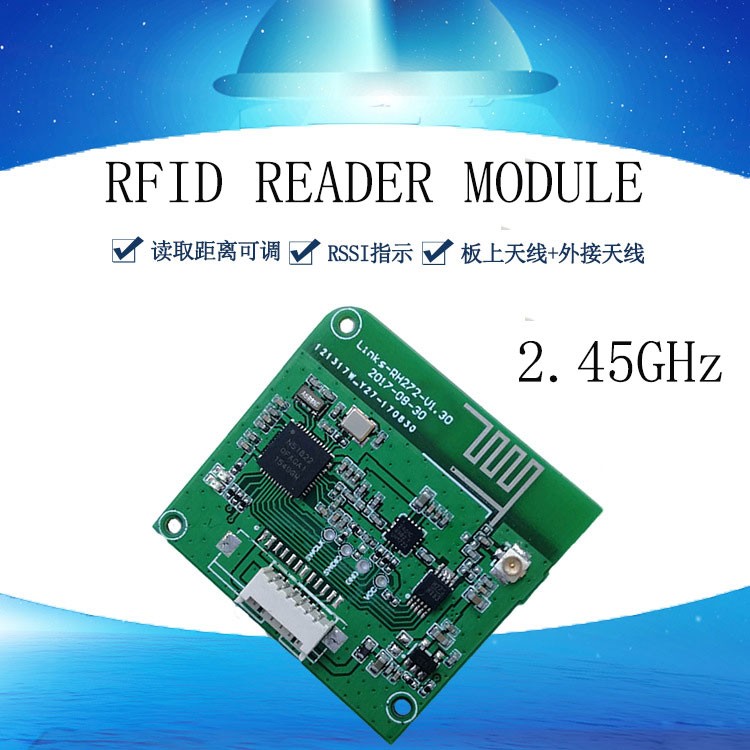

RFID aktiivinen luku-kirjoitusmoduuli 2.45G aktiivinen luku-kirjoitusmoduuli kädessä pidettävä RFID-moduuli

Työskentele ISM-kaistalla 2,45 GHz. Tarjoa TTLRS-232-liitäntä, moduulikytkennän ohjaus on kätevämpää. Moduuli integroi PA- ja signaalinkäsittelypiirin, tulo-/lähtötehoa voidaan ohjata ohjelmistolla ja lähetysetäisyyttä voidaan ohjata. Moduuli tukee alhaisen virrankulutuksen Tekniikkaa, ja moduulin työteho voidaan kytkeä päälle ja pois ulkoisen ohjausportin kautta; Tarjoa API-kehityssarjoja, sovellusohjeita ja näytekoodeja nopean integroinnin ja soveltamisen helpottamiseksi.

Tärkeimmät tekniset parametrit

RF-parametrit

Työtaajuus: ISM-taajuuskaista, 2,4–2,48 GHzGFSK-modulaatiotila

Lähtöteho: maksimiteho +18dBm, sisäänrakennettu 32dB tehonsäädin, askel miinus -2db, ohjelmistoohjaus

Vastaanottoherkkyys: -96 dBm

RSSI: -50dBm-80dBm, tarkkuus +1dB

Antennin liitäntä: PCB-antenni tai ulkoinen antenni (valitse yksi, ulkoinen antenni on IPX-liitin)

Liitäntätapa: 1,25 mm:n jako 6-nastainen liitin

Tiedonsiirtoliitäntä: TTL keskitaso RS232-sarjaportti, tiedonsiirtonopeus 115200bps

1/0-käyttöliittymä: tuki 1-kanavamoduulin käyttöönottoa

Ohjelmistoalusta: tarjoa API-kehityssarjoja, sovellusohjeita ja esimerkkikoodeja

Tiedonsiirto ja tunnisteiden käsittely

Etikettiprotokolla: yksityinen protokolla, tiedonsiirtoprotokolla voidaan mukauttaa asiakkaan vaatimusten mukaan

Työtila: Yhteensopiva aktiivisten tunnisteiden kanssa

Lukutunnisteen etäisyys: 0–200 metriä (riippuen tunnisteen ja ulkoisen antennin lähtötehosta,

avoin kenttätesti)

Tunnistusnopeus: 200 tagia sekunnissa (vain tunnusnumero)

törmäyksenestokäsittely: 1000 tunnistetta luetaan samanaikaisesti

Mekaaniset ja sähköiset ominaisuudet

Koko: 36mmx34mm (voidaan mukauttaa asiakkaan vaatimusten mukaan)

Paino: 20 g

Virtalähde: DC 3,3 V

Virrankulutus: 300mW

Käyttölämpötila: -40°C+80"C

Säilytyslämpötila: -60C+80C

Työkosteus: 5 % ~ 95 % (ei kondensaatiota)

Nastan määritelmä

pin1

VCC

Virtasignaali, tulo DC3,5V-5V

nasta 2,6

GND

virtasignaali, virtamaa

nasta 3

FI

Moduulin käyttöönotto, korkean tason käyttöönottomoduulityö, TTL-taso

nasta 4

RID UART RXD.

Sarjaportin tietojen vastaanotto, TTL-taso

nasta 5

TXD TART TED.

Sarjatiedonsiirto, TTL-taso

Sovellusalueet:

1) Kuljetuksen hallinta: maantie-, rautatiekuljetusten hallinta ja konttikuljetusten hallinta jne.

2) varaston Logistiikan hallinta: tavaravirtojen ja varastonhallinta sekä postin, pakettien, lentomatkatavaroiden jne. virtojen hallinta.

3) Varainhoito: televiestinnän, tieteellisen tutkimuksen, armeijan, rahoituksen, Urheilun, tekstiili-, lääketieteen ja muiden laitosten kiinteän omaisuuden hoito

4) Alueellinen paikannus: henkilöstön tai laitteiden sijoittaminen hiilikaivoksissa, varoitusalueilla, hoitokodeissa, urheilukilpailupaikoissa jne.; Ajoneuvojen hallinta: moottoriajoneuvojen ja muiden ajoneuvojen valvonta ja valvonta liikenteessä, liikenteessä, teollisuudessa ja kaivostoiminnassa, yrityksissä ja asuinalueilla.

5) johtaminen;

6) Prosessikulku: tarkkaile osia koko tuotantoprosessin ajan;

7) Tie- ja siltamaksujen kerääminen: Koska tämä tuote pystyy lukemaan tunnistetietoja suurella nopeudella pitkiä matkoja, tie- ja siltamaksujen kerääminen voidaan suorittaa pysähtymättä;

8) Tulliselvitysten hallinta: Tulli- ja kauttakulkumateriaalit ja ajoneuvojen hallinta:

9) Parkkipaikan hallinta: toteuttaa hallinnan ja latauksen automatisointi;

10) Kulunvalvonta: mukaan lukien ajoneuvojen ja henkilöstön sisään- ja poistumishallinta
