RF-laajakaistavahvistin Vähäkohinainen vahvistin Keskitehoinen

Tekniset tiedot:

1) Toimintataajuus: 0,1-2000 MHz

2) Käyttöjännite: 9-12V (sopii akkuvirtalähteeksi)

3) Käyttövirta: 27mA

4) Vahvistusvahvistus: 32 dB (tyypillinen arvo)

F = 0,1 MHz, vahvistus = 32 dB

F = 500 MHz vahvistus = 32 dB

F = 1000 MHz:n vahvistus = 32 dB

F = 1500 MHz:n vahvistus = 32 dB

F = 2000 MHz:n vahvistus = 32 dB

F = 2500 MHz:n vahvistus = 30 dB

F = 3000 MHz:n vahvistus = 29 dB

5) Lähtö: 13dBm (20mW)

6) Järjestelmän impedanssi: 50 ohmia

7) Liittimen malli: SMA-K (sisäkierre, ulkokierre, sisäreikä)

8) Koko: 25*33mm (ilman liitintä)

9) Tuotteen paino: 5,9 g

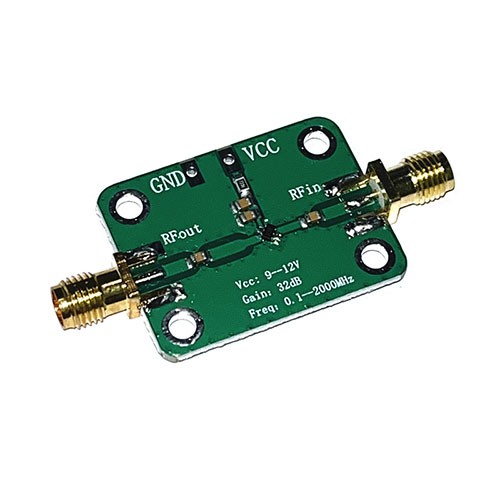

Kuinka käyttää

RFin: Tulosignaalin vahvistus

RFout: ulostulovahvistettu signaali

VCC: positiivinen virtalähde (akulle)

GND: Virtalähteen negatiivinen napa
